Муфта Reibo (Reich Kupplungen)

Каталог (eng, pdf)

Муфты REIBO (Reich Kupplungen) представляют собой торсионно гибкие штифтовые муфты (Муфта упругая втулочно-пальцевая (МУВП), которые компенсируют радиальные, осевые и угловые смещения вала. Муфты REIBO предназначены для передачи положительных (отказобезопасных) крутящих моментов и для поглощения вибраций и крутящих моментов.

Характерные особенности крутильно-гибких муфт REIBO:

  • Компенсация осевых, радиальных и угловых смещений
  • Ударная нагрузка и способность к вибрации
  • Безопасная работа
  • Доступна в 18 размерах: от 150 Нм — 350 000 Нм
  • Простота сборки и простота выравнивания
  • Монтажный монтаж
  • Не требуется обслуживание
  • Доступна в разных типах или в виде специальных конструкций

Общее техническое описание

Два соединительных ступицы имеют одинаковую конструкцию. Из-за альтернативного расположения установочных отверстий для буферного элемента, можно разместить максимальное количество штифтов и буферов. Восстанавливающие силы, создаваемые угловым или радиальным смещением, сведены к минимуму с помощью сформированных буферов. Осевой поплавок достигается путем перемещения между штифтом и буферным элементом.

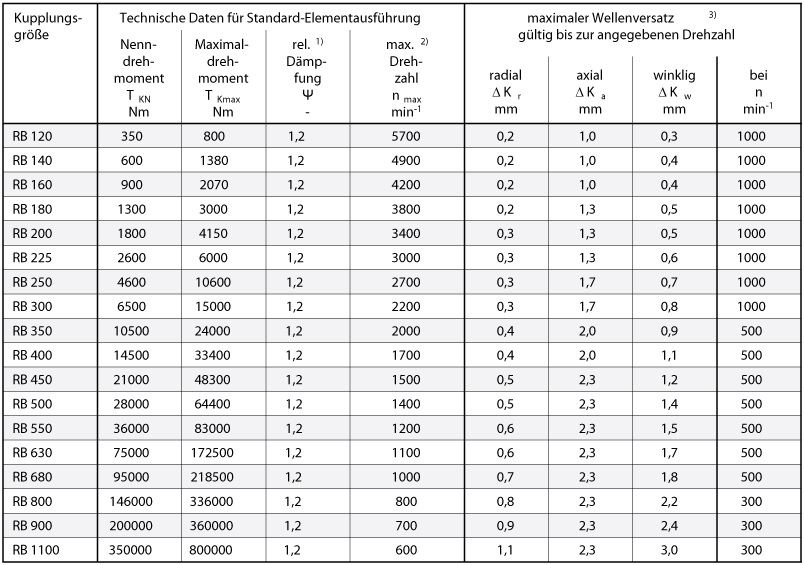

Соединительная серия REIBO включает 18 размеров для диапазона крутящего момента от 350 до 350 000 Нм. Муфты для более высоких крутящих моментов доступны по запросу.

Моменты, указанные для TKN или TKmax, соответствуют определению «Гибкие муфты вала DIN 740 Part 2»,


  1. Динамическая торсионная жесткость по запросу.
  2. Макс. скорости относятся к стандартным муфтам из чугуна. Более высокие скорости можно получить в сочетании с другими материалами.
