Муфты Multi Mont Sella, Deka, Gigant
Каталог (eng, pdf)Муфты MULTI MONT были построены в серийном исполнении с 1958 года. Эта подключаемая муфта сцепления, которая доказала свою успешность в течение нескольких десятилетий, постоянно обновляется до современного уровня, а серия MULTI MONT SELLA, MULTI MONT DEKA и MULTI MONT GIANT в настоящее время охватывают диапазон крутящего момента от 40 до 1 000 000 Нм.
Преимущества MULTI MONT-SELLA, -DEKA, -GIGANT:
- компенсирует осевые, радиально-угловые смещения
- поглощать удары и вибрации
- Размеры имеют 22 варианта, охватывающие крутящий момент от 40 Нм до 1 000 000 Нм
- хорошо подходят как соединительные муфты, обеспечивающие простоту сборки и выравнивания
- обеспечивает быстрое и простое радиальное изменение гибких элементов
- не требуют технического обслуживания
- настраиваются практически для любого типа монтажной соединения.
Техническое описание:
Линейка продуктов MULTI MONT предлагает большое разнообразие различных типов, так что подходящая муфта доступна практически для любого типа трансмиссии.
MULTI MONT SELLA — номинальные крутящие моменты от 40 до 20 000 Нм

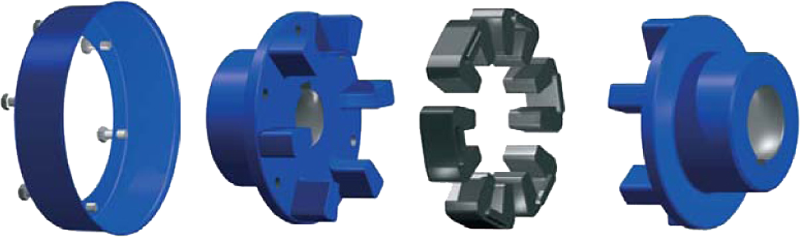

Стандартная серия MULTI MONT SELLA включает несколько различных типов. Гибкий элемент для размеров муфты до MMS 63 включает в себя разделенное зубчатое кольцо, которое имеет отдельные резиновые амортизаторы, прикрепленные к внешнему кожуху. Все более крупные размеры муфты оснащены 6 отдельными седловыми элементами, каждая из которых имеет соединение с двумя резиновыми амортизаторами, прикрепленными к внешнему кожуху. Муфта снабжена отдельно удерживающий колпачком, который охватывает периферию резиновых элементов. Это резьбовое соединение не участвует в передаче крутящего момента. Элементы всех размеров муфты могут устанавливаться и удаляться радиально после снятия удерживающих колпачков.
MULTI MONT DEKA – имеет номинальные крутящие моменты от 40 000 Нм до 100 000 Нм
Муфта серии MULTI MONT DEKA, изготовленная из чугуна в стандартном исполнении, имеет не только чрезвычайно компактный дизайн, но также обеспечивает высокую скорость передачи. Гибкие элементы фиксируются в специальных карманах. При передаче крутящего момента два элемента всегда подвергаются одновременному сжатию одним соединительным захватом. Используя вариант фланца, гибкие элементы могут быть установлены и удалены радиально.
MULTI MONT GIGANT – имеет номинальные крутящие моменты от 160 000 Нм до 1 000 000 Нм.
Стандартно выполненная из чугуна, муфта MULTI MONT GIGANT доступна для самых высоких крутящих моментов до 1 000 000 Нм. MULTI MONT GIGANT использует 6 отдельных седловых элементов. Отдельный стопорный колпачок позволяет выполнять радиальный монтаж гибких элементов без необходимости осевого перемещения связанной части машины.

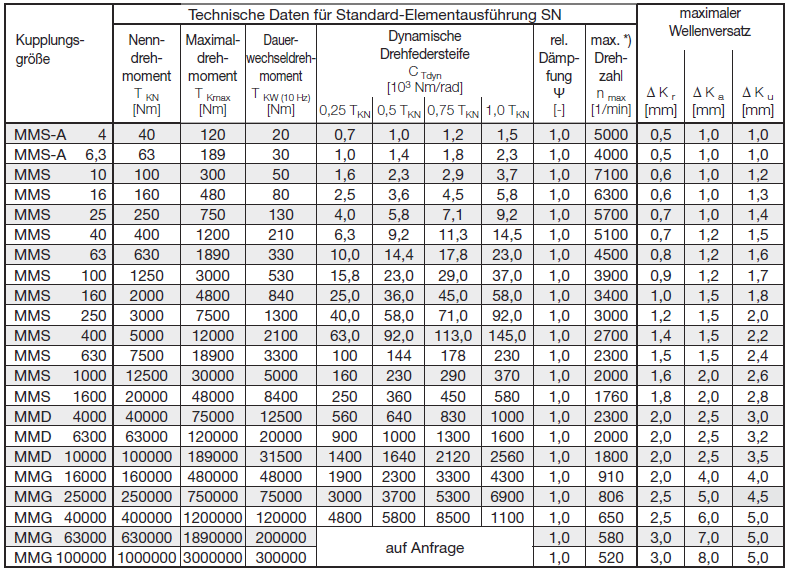

*) Макс. скорости относятся к стандартным муфтам из серого чугуна; более высокие скорости вращения могут быть получены с другими материалами.
